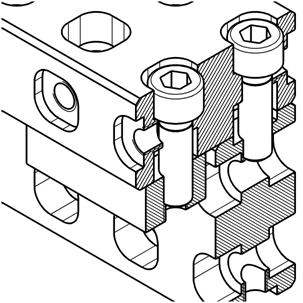

1. Senkung für Zylinderschraube

Mit handelsüblichen Zylinderschrauben in der Grösse M6 können Basisplatten miteinander verschraubt werden. Auch andere Anbauteile können direkt mit Zylinderschrauben montiert werden. Bei diesen Verschraubungen ist der Schraubenkopf versenkt.

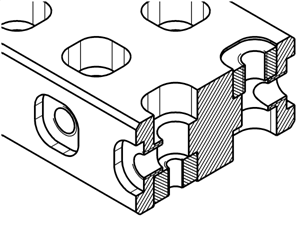

2. Zentrierung

Die Senkungen sind in einer so hohen Präzision gefertigt, dass die Elemente des Baukastens mit Zentrierstücken formschlüssig positioniert werden können. Diese Positionierung kann bei Bedarf auch nur in einer Längsrichtung erfolgen. Wenn Zentrierstücke eingesetzt werden, können viel höhere Querkräfte aufgenommen werden, ohne dass sich die Elemente wesentlich verschieben.

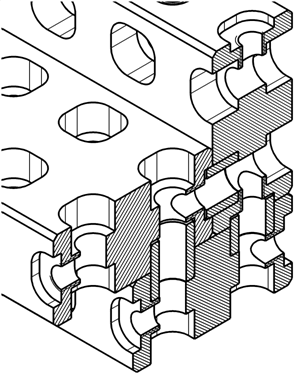

3. Tasche für Gewindestücke

Da die Senkungen nicht rund sind, können auch Gewindestücke eingesetzt werden, ohne dass weitere Bearbeitungen erforderlich sind. Die Gewindestücke können oben oder unten in den Platten eingelegt werden, somit können beidseitig Elemente angeschraubt werden.

Die Gewindestücke sind in verschiedenen Abmessungen an Lager und können bei Bedarf in der gewünschten Grösse eingesetzt werden.
